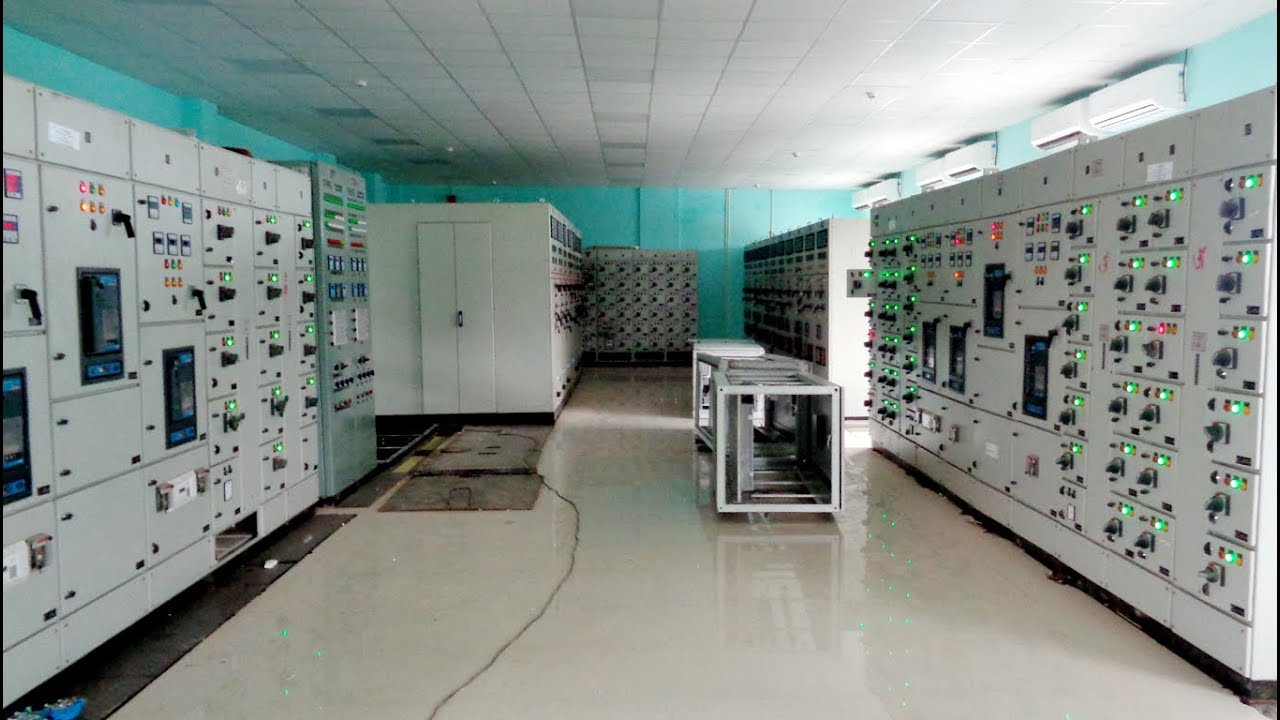

HVAC for Electrical Substations
High-reliability thermal protection for critical electrical infrastructure
HVAC projects for electrical substations, switchgear rooms and power distribution centers. Equipment with IP54/IP55 protection, operation at external temperatures up to 55°C and N+1 redundancy. SCADA integration and 24/7 remote monitoring. Over 50 years of experience in thermal protection for the Brazilian electrical sector.
Talk to SpecialistTechnical Specifications
Process Requirements
Ventilation and exhaust sized for heat dissipation generated by power transformers. Flow calculated according to equipment thermal losses.
HVAC for medium voltage switchgear (13.8kV, 34.5kV), vacuum and SF6 circuit breakers, and protection equipment.
HVAC for MCCs, distribution panels, variable frequency drives and soft-starters.
Controlled environment for SCADA systems, HMIs, automation servers and teleprotection equipment.
Controlled temperature to maximize stationary battery lifespan. Ventilation for gas dilution.
HVAC for communication equipment, fiber optics, radios and teleprotection systems.
Technical Analysis
A Criticidade da Climatização em Eletrocentros
Eletrocentros e subestações são o coração do sistema elétrico. Transformadores, painéis de média e baixa tensão, inversores de frequência e sistemas de automação geram calor intenso durante sua operação. Sem um sistema de climatização adequado, as temperaturas podem atingir níveis críticos, causando:
- Degradação acelerada de isolamentos: A vida útil dos isolamentos elétricos é reduzida pela metade a cada 10°C acima da temperatura nominal.
- Falhas em componentes eletrônicos: CLPs, IHMs e sistemas de proteção são sensíveis a temperaturas elevadas.
- Desligamentos de emergência: Proteções térmicas podem atuar, causando interrupção do fornecimento de energia.
- Redução da capacidade de carga: Transformadores e cabos têm sua capacidade reduzida em temperaturas elevadas.
Metodologia de Projeto Helioterm para Eletrocentros
Nossa metodologia de projeto é específica para o setor elétrico e inclui:
1. Levantamento de Cargas Térmicas
Calculamos as perdas térmicas de cada equipamento: transformadores (perdas no ferro e no cobre), painéis (perdas em barramentos e disjuntores), inversores (eficiência típica de 95-98%), e sistemas de automação. Consideramos também a carga térmica de iluminação, pessoas e infiltração.
2. Análise de Condições Ambientais
Avaliamos as condições climáticas da região: temperatura máxima de projeto, umidade, presença de poeira, salinidade (regiões costeiras) e altitude. Esses fatores influenciam diretamente na seleção e dimensionamento dos equipamentos.
3. Definição de Redundância
Para eletrocentros críticos, a redundância N+1 é mandatória. Em instalações de alta criticidade (subestações de transmissão, data centers), pode ser necessária redundância 2N.
4. Seleção de Tecnologia
Escolhemos entre diferentes tecnologias conforme as características da instalação:
- Wallmounted: Ideal para salas de painéis de pequeno e médio porte. Instalação simples, manutenção facilitada.
- Self-Contained: Para ambientes sem espaço externo disponível. Unidade interna com dutos para exterior.
- Split System: Para salas de comando e controle onde o baixo ruído é importante.
- Chillers + Fan Coils: Para eletrocentros de grande porte com múltiplas salas.
Características Especiais para o Setor Elétrico
Proteção IP54/IP55
Nossos equipamentos são projetados com grau de proteção IP54 ou IP55, garantindo proteção contra poeira e jatos de água. Isso é essencial em ambientes industriais onde a contaminação pode comprometer a operação.
Operação em Alta Temperatura Externa
Equipamentos dimensionados para operar com temperatura externa de até 55°C, garantindo performance mesmo nas condições mais severas do Brasil.
Materiais Resistentes à Corrosão
Para instalações em regiões costeiras ou ambientes agressivos, utilizamos gabinetes em aço galvanizado com pintura eletrostática, serpentinas com tratamento anticorrosivo e componentes em aço inoxidável.
Compatibilidade Eletromagnética
Nossos equipamentos são projetados e testados para não gerar interferências eletromagnéticas que possam afetar os sistemas de proteção e automação da instalação.
Integração com Sistemas SCADA
Todos os nossos sistemas podem ser integrados ao SCADA da instalação, fornecendo:
- Temperatura de cada ambiente monitorado
- Status de operação dos equipamentos de climatização
- Alarmes de alta temperatura, falha de compressor e perda de redundância
- Histórico de operação para análise de tendências
- Comandos remotos de liga/desliga e setpoint
Manutenção e Suporte
Oferecemos contratos de manutenção preventiva e corretiva específicos para o setor elétrico, com:
- Equipe treinada em NR-10 e procedimentos de segurança
- Atendimento 24/7 para emergências
- SLA de atendimento conforme criticidade da instalação
- Estoque de peças de reposição estratégico
- Relatórios técnicos detalhados
Sector Challenges
Transformers, inverters, switchgear and reactors generate large amounts of heat in compact spaces. Loads can range from 50 kW to several MW depending on installation size.
Industrial dust, humidity, salinity (in coastal regions) and high external temperatures require robust equipment with high IP protection and corrosion-resistant materials.
Electrical substations cannot stop. An HVAC failure can cause emergency shutdown due to overtemperature, affecting the entire power distribution chain.
HVAC equipment must comply with electrical safety standards (NR-10). Installation and maintenance require special procedures in energized environments.
Maintenance must be planned and executed safely, often at specific times with operations team supervision.
Many substations are in remote areas, requiring reliable, low-maintenance equipment with remote monitoring capability.
Thermal load varies according to energy demand. The HVAC system must respond quickly to these variations while maintaining stability.
HVAC equipment must not generate electromagnetic interference that affects protection and automation systems.
Our Solutions
Wall-mounted units from 1 to 50 TR for electrical and switchgear room HVAC. IP54/IP55 protection, operation at external temperatures up to 55°C.
View ProductCompact units for environments with limited outdoor space. Indoor installation with air ducts to exterior.
View ProductHigh-capacity split systems for command and control rooms. Low-noise evaporators.
View ProductRooftop units for large electrical substations. External installation, easy maintenance.
View ProductChilled water for high-capacity HVAC systems. Ideal for substations with multiple rooms.
View ProductForced ventilation sized for transformer rooms. Calculation per equipment thermal losses.
View ProductPositive pressurization to prevent dust and contaminant entry in switchgear and control rooms.
View Product24/7 monitoring system with real-time alerts, SCADA integration and performance reports.
View ProductRegulations and Standards
Benefits for Your Business
Success Case
Industrial Electrical Center - Cubatão Petrochemical Complex/SP
Design and implementation of a complete HVAC system for a 5,000 m² electrical center with 50 MVA transformers, 13.8 kV medium voltage switchgear, low voltage MCC and integrated control room. The solution included 8 wall-mounted units of 20 TR each with N+1 redundancy, ventilation system sized for transformer room with 50,000 m³/h flow, positive pressurization of switchgear room and SCADA-integrated automation.
